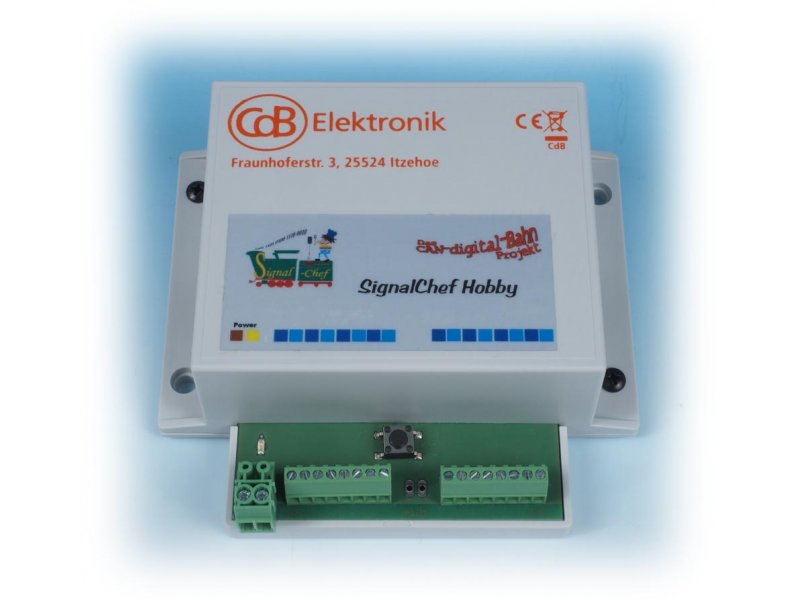

Signalchef Hobby
fertiges Modul mit Gehäuse
Artikel-Nummer: 120204
Marke:CdB Elektronik

69,00 €


(Preis inkl. MwSt. zzgl. Versandkosten)

Lieferzeit anfragen
Artikel nicht am Lager, Lieferzeit anfragen*



Systemvoraussetzungen:

Mit diesem Modul kann man bis zu acht Märklin "Hobby Signale" über Magnetadressen schalten. Es verfügt über insgesamt zwei Funktionen, die Einstellung der Helligkeit und das Überblenden von rot nach grün und wieder zurück. Diese werden im Rahmen der "Serviceoberfläche" später noch ausführlicher vorgestellt.

Bedient werden kann der SignalChef Hobby von allen Geräten des CAN-digital-Bahn-Projektes, wie zum Beispiel das CAN-StellPult. Auch eignen sich die Central Station 2 und die Mobile Station 2 dazu. Kurz gesagt, es gibt viele Wege, ihn zu bedienen.

Der Daten-Anschluss des SignalChefs erfolgt über normales Netzwerkkabel. Auf welcher Seite ein Kabel angesteckt wird, ist dabei egal, es gibt kein vorne und hinten.

Neben dem Anschluss an das Systemkabel benötigt der SignalChef noch eine Betriebsspannung.

Natürlich lassen sich auch mehrere SignalChefs in einen größeren Systemaufbau integrieren, es gibt keine adressbedingte Begrenzung. Ein SignalChef kann sowohl auf Adressen aus dem CdB-, DCC- oder dem Motorola-Bereich programmiert werden. Sollten weitere Adressbereiche dazu kommen, kann er auch diese lernen.


Anschluss:

An jedem Ausgangspaar eines SignalChefs kann jeweils ein Hobby-Signal angeschlossen werden. Jedes Modul verfügt dazu über eine externe Spannungsversorgung.

Das Modul ist zum Systembus hin galvanisch isoliert, so dass die Betriebsspannung zu keiner Rückwirkung auf dem Bus führen und jedes Modul mit einer individuellen Spannung betrieben werden kann. Die Versorgungsspannung sollte dabei zwischen 9 V - 16 V AC oder DC liegen.

Die Belastung pro Ausgangspaar darf bis zu 5mA betragen.

Vollständige Beschreibung des Moduls unter:
http://www.can-digital-bahn.com/modul.php?system=all&modul=66#Mod_Top




Achtung! Achtung kein Spielzeug für Kinder , sondern für Sammler und oder Spezialisten ! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und oder scharfer Kanten !
