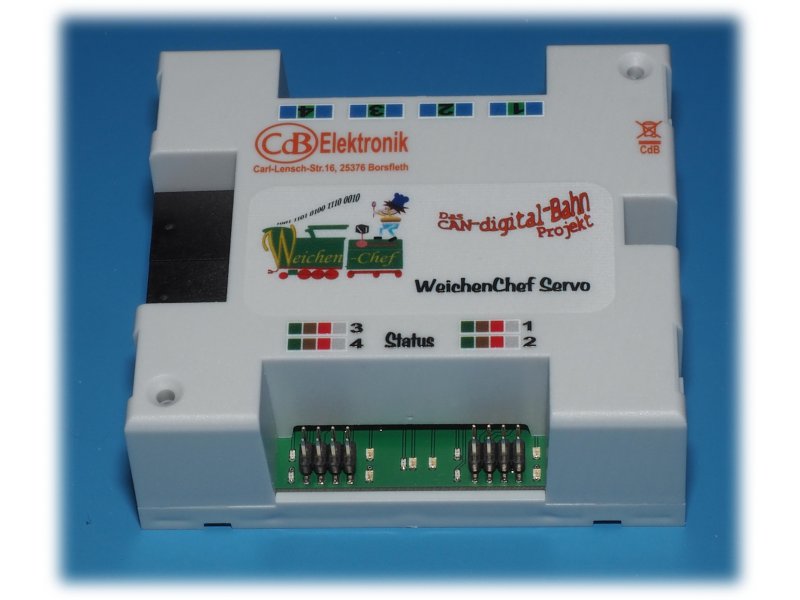

Weichenchef Servo
Artikel-Nummer: 120104
Marke:CdB Elektronik

74,99 €


(Preis inkl. MwSt. zzgl. Versandkosten)


Artikel am Lager, Lieferzeit: 2-4 Werktage*



Netzwerkkabel finden Sie hier:
https://www.spielzeug-meiners.de/modelleisenbahn-steuerelemente/can-digital-bahn-projekt-zubeh%C3%B6r-1un/

Modulbeschreibung:

Das Modul ist dazu gedacht, mit Modellbau-Servos diverser Hersteller Weichen aller Spurgrößen zu stellen.
Als kleine Besonderheit bringt dieses Modul einen vierten Anschluss für einen Servo aus der Robotik mit. Dieser Anschluss dient der Erkennung der wirklich erreichten Position und kann mit dem WeichenChef Servo zusammen für eine "echte Stellungsrückmeldung" verwendet werden.

Für den Betrieb des Moduls wird keine zusätzliche Spannungsversorgung benötigt, das Modul ist betriebsbereit, sobald es an den System-Bus gesteckt wurde.

Besonderheiten:

Feedbackanschluss für Robotik Servos, für absolute Positionsmeldungen

Optische Meldungen der Bewegungszeit in Bedienstellen wie PC und Handgeräten

Optionale automatische Sperrung von Fahrstrassen in PC-Programmen für die Stellzeit der Servos

Externe Eingänge für Bedienung vor Ort oder zur Stellungsüberwachung

Automatikbetrieb über Rückmeldungen

Sehr hohe Auflösung (0,5µs) der PWM zur Ansteuerung der Servos

Herzstückpolarisation

Einfache Programmierung per Service-Tool

Feineinstellung über (Funk-)Tastatur möglich

Betriebsanleitung:


Download:

Bedienungsanleitung WeichenChef Servo 3.0 MCAN
http://www.can-digital-bahn.com/pages/module/WeichenChef_Servo_3/WeichenChef_Servo_MCAN_003.pdf

Technische Daten:

Busseite:
----------------------------------------------------------
----------------------------------------------------------
Betriebsspannung am Bussystem 12 Volt DC
----------------------------------------------------------
----------------------------------------------------------
Stromaufnahme am Bus
max. 400 mA
----------------------------------------------------------
----------------------------------------------------------
Digitalsystem / CAN-Protokoll CAN - MM - DCC / MCAN-Bus
----------------------------------------------------------
----------------------------------------------------------
________________________________________________________________________________

Anlagenseite:
---------------------------------------------------------- ----------------------------------------------------------
Anschluss 4 x Servos
---------------------------------------------------------- ----------------------------------------------------------
Eingang 4x frei programmierbare Eingänge
---------------------------------------------------------- ----------------------------------------------------------
max. Strom für Servos 1A
---------------------------------------------------------- ----------------------------------------------------------
Abmessungen Gehäuse L x B x H 100 mm x 90 mm x 35 mm
---------------------------------------------------------- ----------------------------------------------------------





Achtung! Achtung! Kein Spielzeug für Kinder, sondern für Sammler und/oder Spezialisten ! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und/oder scharfer Kanten !



(*) Artikel am Lager, Lieferzeit: 2-4 Werktage - Angabe ohne Gewähr, Zwischenverkauf vorbehalten.
