Startpunkt 2
Artikel-Nummer: 160302
Marke:CdB Elektronik

31,99 €


(Preis inkl. MwSt. zzgl. Versandkosten)


Artikel am Lager, Lieferzeit: 2-4 Werktage*



Netzwerkkabel finden Sie hier:
https://www.spielzeug-meiners.de/modelleisenbahn-steuerelemente/can-digital-bahn-projekt-zubeh%C3%B6r-1un/

Beschreibung:

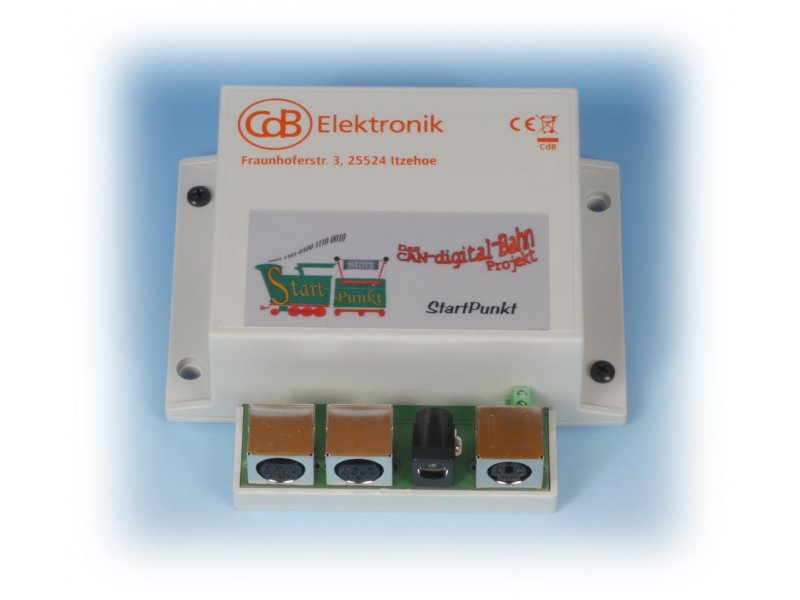

Der StartPunkt 2 entstammt der Idee, den weiteren Ausbau des CAN-Busses an der Gleisbox zu vereinfachen.Einer seiner zwei Unterschiede zur bisherigen Lösung ist, dass bereits an ihm zwei MobileStationen 2 direkt angesteckt werden können. Der zweite Unterschied ist, so denke ich, ein wichtiger Vorteil, dass dieses Modul in ein Gehäuse passt und so auch für Teppichbahning und Kinder gut geeignet ist.

Natürlich kann von ihm auch der CAN-Bus an den auf beiden Seiten vorhandenen RJ45-Buchsen weiter ausgebaut werden.Für die Spannungsversorgung aller weiteren Module, die auf diesen StartPunkt folgen, gibt es eine kleine Buchse für ein 12 V DC 1,5A Steckernetzteil. So wird die Gleisbox vor einer Überlastung geschützt. Die LED auf der rechten Seite leuchtet, sobald ein Netzteil angesteckt wird oder wenn bereits eine Spannungsversorgung über den CAN-Bus von einem anderen StartPunkt aus erfolgt. Ist dies der Fall, darf kein weiteres Steckernetzteil an diesem StartPunkt verwendet werden.Die 6-polige mini-DIN-Buchse hat die Aufgabe die Verbindung zur Gleisbox herzustellen. Dazu gibt es vom CAN-digital-Bahn-Projekt ein passendes Kabel. Natürlich kann man sich das aber auch selber machen, die verschiedenen Lösungen werden im Forum beschrieben.Eine Verbindung zur CS2 lässt sich dabei elegant mit dem CS2/CS2-Verbindungskabel (Märklin 60123) herstellen.
Die kleine 2-polige Schraubklemme auf der linken Seite ist dann noch der Anschluss für das rote und braune Kabel der Gleisbox, um das Gleissignal für die ModulBooster in den Bus einzuspeisen, falls die Leistung der Gleisbox einmal nicht mehr reichen sollte.
Natürlich kann da auch jede andere Zentrale angeschlossen werden und zusammen mit dem CAN-digital-Bahn-Projekt und den ModulBoostern genutzt werden.


http://www.can-digital-bahn.com//modul.php?system=all&modul=47#Mod_Top

12 V Netzteil bestellen:
https://www.spielzeug-meiners.de/modelleisenbahn-steuerelemente/can-digital-bahn-projekt-module-1fv/cdb-elektronik-410009-netzteil-12v-dc-1%2C5a-1e3h.html

Achtung!

Achtung! Kein Spielzeug für Kinder, sondern für Sammler und/oder Spezialisten ! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und/oder scharfer Kanten !

Hersteller oder Inverkehrbringer : CdB Elektronik GmbH Carl-Lensch-Str. 16 25376 Borsfleth  E-Mail: info@can-digital-bahn.com
