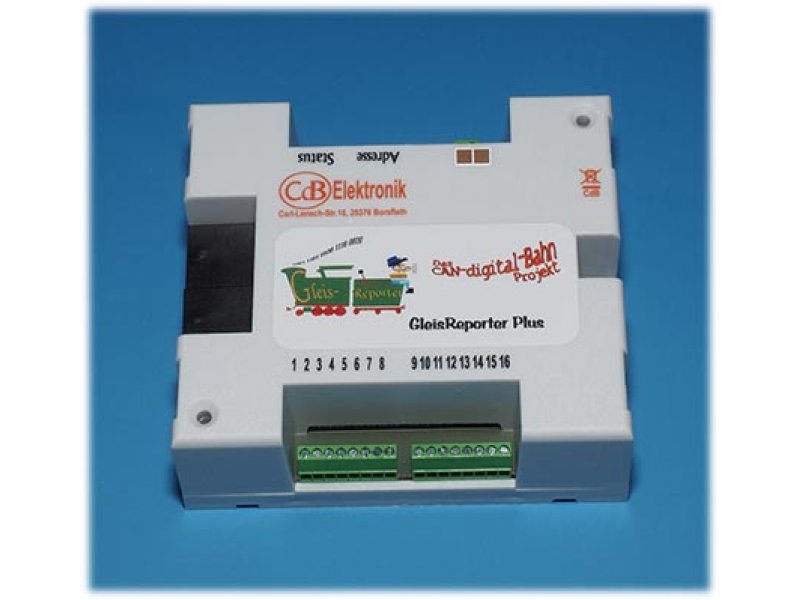

GleisReporter Plus
Artikel-Nummer: 110107
Marke:CdB Elektronik

94,99 €


(Preis inkl. MwSt. zzgl. Versandkosten)


Artikel am Lager, Lieferzeit: 2-4 Werktage*



Netzwerkkabel finden Sie hier:
https://www.spielzeug-meiners.de/modelleisenbahn-steuerelemente/can-digital-bahn-projekt-zubeh%C3%B6r-1un/


Der GleisReporter Plus 2.2 ist ein technisch aufwendiger Rückmelder mit galvanischer Trennung. Das Modul kann sowohl direkt an den Zentralen (CS2 & CS3 oder Gleisbox) von Märklin oder zusammen mit einer CC-Schnitte als reines Schalt- und Meldesystem eingesetzt werden.

Das Modul arbeitet nach dem Prinzip eines Massemelders, was es rein technisch betrachtet aber nicht ist. Es bringt für die Zugerkennung seine eigene Betriebsspannung mit und ist so völlig unabhängig von der verwendten Zentrale. Es liefert also auch immer die korrekte Belegtmeldung, wenn das Gleissignal abgeschaltet ist.

An seinen 16 Eingängen kann man neben den Gleisen auch Kontaktgeber, also Reedkontakte, Taster oder Schalter ohne eine zusätzliche Betriebsspannung anschließen. Auf eine Verwendung von Lichtschranken an den Eingängen sollte verzichtet werden. Hier ist der GleisReporter Opto die bessere Wahl.

Bitte auch unbedingt den Sicherheitshinweis der Firma Märklin beachten. Dieser kann aber allgemein für alle modernen Zentralen gesehen werden.


Thema galvanische Trennung:

Da aus technischer Sicht bei modernen Zentralen das Thema galvanische Trennung immer wichtiger wird und diese auch bereits von einem großen Hersteller (Märklin Sicherheits-Vorgaben) gefordert wird, bringt der GleisReporter Plus diese galvanische Trennung gleich mit. Auch wenn uns bis jetzt (März 2022) keine entsprechenden Dokumente von anderen Herstellern bekannt sind, empfehlen wir, diese Vorgaben grundsätzlich zu beachten! Diese Forderung ist nicht herstellerabhängig, sondern basiert auf technischen Gegebenheiten der modernen Zentralen. Bei Stromrückmeldern ist dies kein Thema, da diese Module schon immer bauartbedingt eine galvanische Trennung mitbringen.


Als zusätzliche Funktionen bringt das Modul einige Systemüberwachungsfunktionen mit.

Wichtig:
Eine Nachrüstung des Dioden-Tricks an diesem Modul ist mit einer kleinen Adapterplatine möglich.



Betriebsanleitung:
Download :
https://can-digital-bahn.com/infusions/pro_download_panel/file.php?did=130&file_id=273







Achtung! Achtung! Kein Spielzeug für Kinder, sondern für Sammler und/oder Spezialisten ! Geeignet ab 15 Jahre wegen verschluckbarer Kleinteile und/oder scharfer Kanten !



(*) Artikel am Lager, Lieferzeit: 2-4 Werktage - Angabe ohne Gewähr, Zwischenverkauf vorbehalten.
